VML1370立式加工中心
    发布时间: 2022-10-26 14:02

立式加工中心主要适用于加工板类、盘类、模具及小型壳体类复杂零件。立式加工中心能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序。

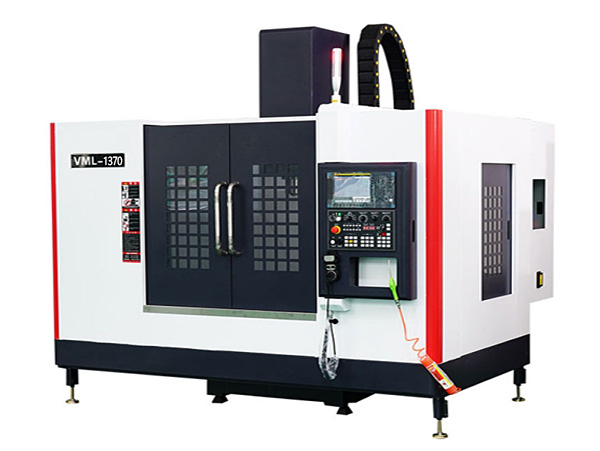

VML1370立式加工中心

技术参数:

技术参数Specifications

Units

VMC1370

工作台尺寸Table size

mm

1400x700

X轴行程X axis travel

mm

1300

Y轴行程Y axis travel

mm

700

Z轴行程Z axis travel

mm

700

工作台承重Max.Worktable load

kg

1400

T型槽(数量-宽度-间隙)

T slot(number-width-pitch)


5-22x140

主轴转速Max.Spindle speed

rpm

8000(Optional:10000)

主轴锥度Spindle taper

mm

BT50/BT40

主电机功率Main motor power

kW

15/18.5

X/Y/Z轴快移速度X/Y/Z rapid traverse speed

m/min

24/24/18

切削进给速度Cutting feed speed

mm/min

1-6000

导轨形式Guide rail type


线轨Linear rail

主轴中心到立柱表面距离

Distance from spindle axis to column surface

mm

780

主轴端部到工作台表面距离

Distance between spindle nose and worktable surface

mm

160-860

定位精度Positioning accuracy

mm

±0.0075

重复定位精度Repeat positioning accuracy

mm

±0.005

刀库Tool magazine


圆盘Arm 24

刀具直径Max.Tool diameter

mm

Φ112(Adjacent)/Φ200(Apart)

刀具重量Max.Tool weight

kg

18

机床重量Machine weight

kg

10000

外形尺寸Overall dimension

mm

3870x3165x2920
