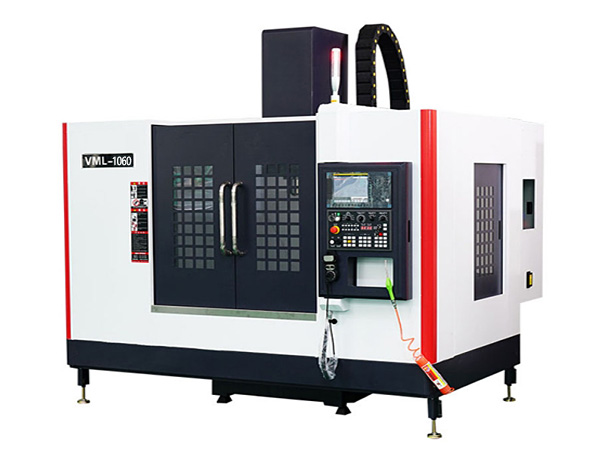

立式加工中心主要适用于加工板类、盘类、模具及小型壳体类复杂零件。立式加工中心能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序。
技术参数:
技术参数
Specifications
Unit
VMC1060
工作台尺寸
Table size
mm
1200*600
工作台载重
Table maximum load
kg
800
XYZ轴坐标行程
X/Y/Z axis travel
1000*600*600
主轴中心线到立柱正面导轨距离
Distance between spindle
center and column surface
600
主轴端面至工作台上平面距离
Distance between spindle end
face and worktable surface
180-780
XYZ进给速度
X/Y/Z max.Feed speed
mm/min
10000
XYZ快速移动
X/Y/Z max.Rapid traverse
m/min
20/20/15
主轴转速
Max.Spindle speed
r/min
8000
主轴锥孔
Spindle taper
BT40
主轴电机
Spindle motor
kW
11/15
XYZ轴伺服电机
X/Y/Z axis servo motor
2.5/2.5/2.5
XYZ电机连接方式
X/Y/Z motor connection
直联Direct
XYZ导轨形式
X/Y/Z guide rail form
线轨Linear guide rails
工作台T型槽
T slot(number-width*pitch)
5-18*120
重复定位精度
Repeat positioning accuracy
±0.004
刀库形式
Tools type
斗笠式/圆盘式Armless/Arm
刀库容量
Tool magazine capacity
斗笠Armless:16/
圆盘Arm:24
刀具重量
Max.Tool weight
8
刀具长度
Max.Tool length
250/350
电气总容量
Electric capacity
kVA
16
机床尺寸(长*宽*高)
Machine dimension
3340*2800*2700
机床重量(约)
Machine weight
7000
